LED排孔工具ledtool3.0破解版下载

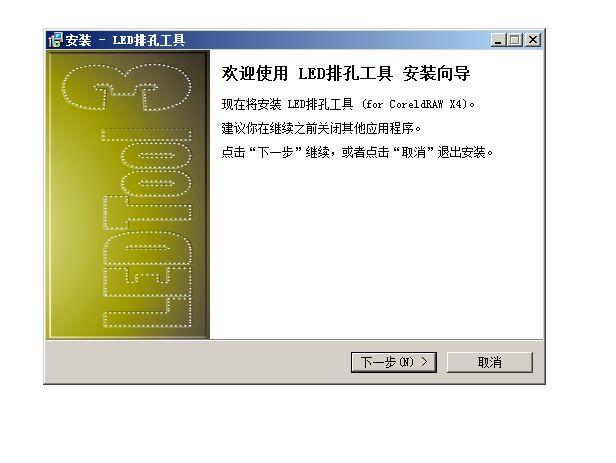

2、 点击下一步

3、选择安装路径（以coreldraw安装路径为准），点击安装

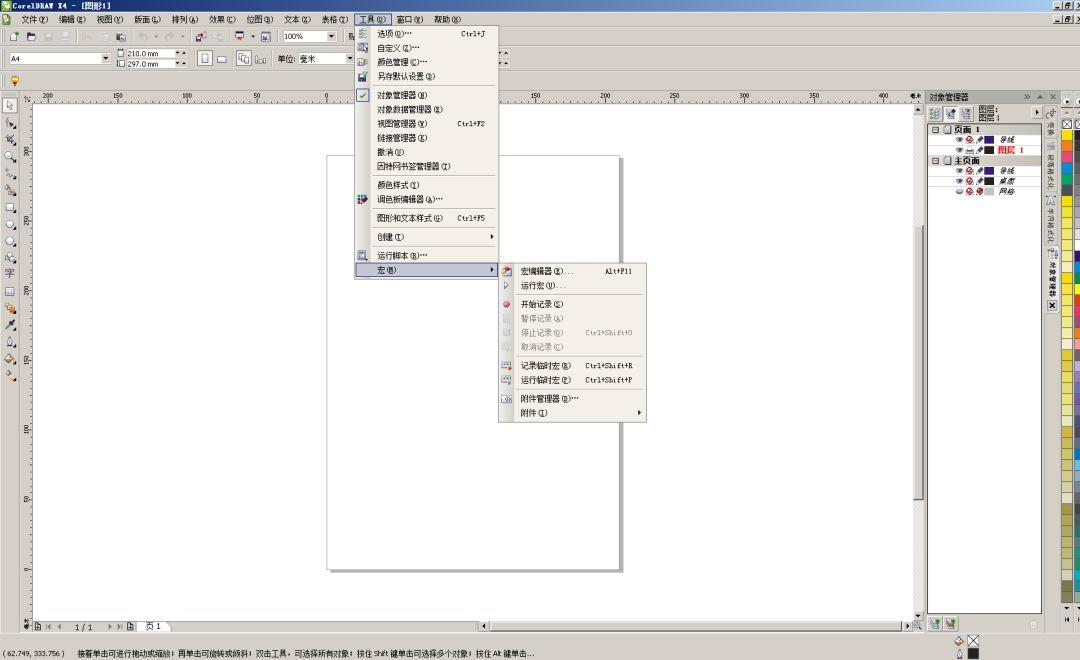

4、安装完成后启动coreldraw,选择工具宏运行宏

5、选择LEDTool3

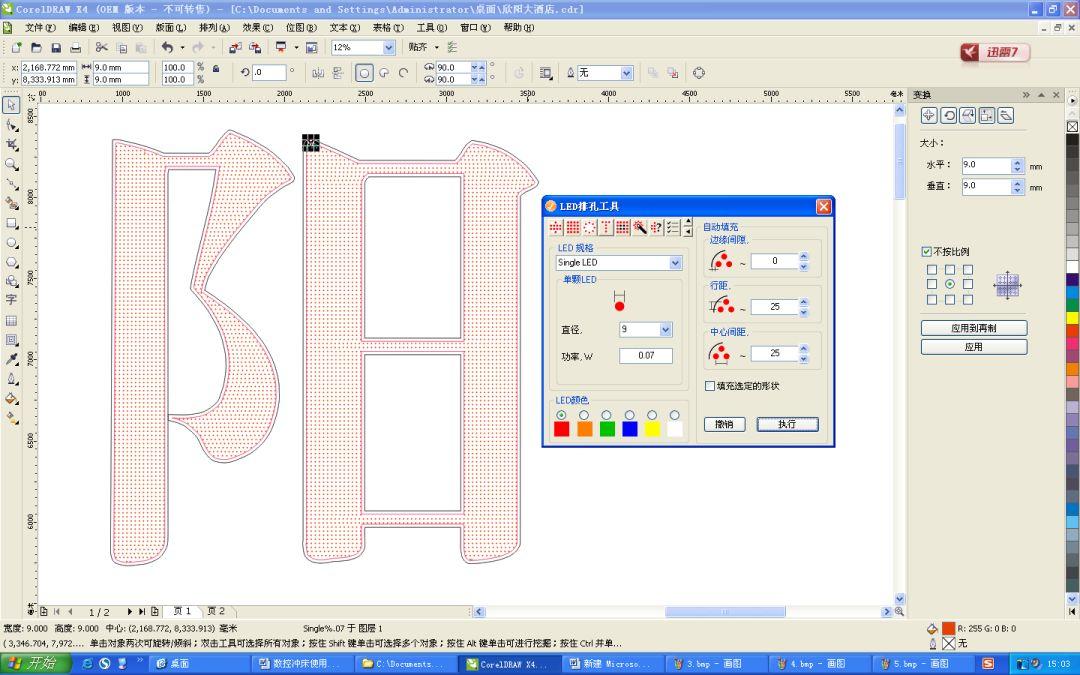

6、点击运行后会弹出这样一个对话框

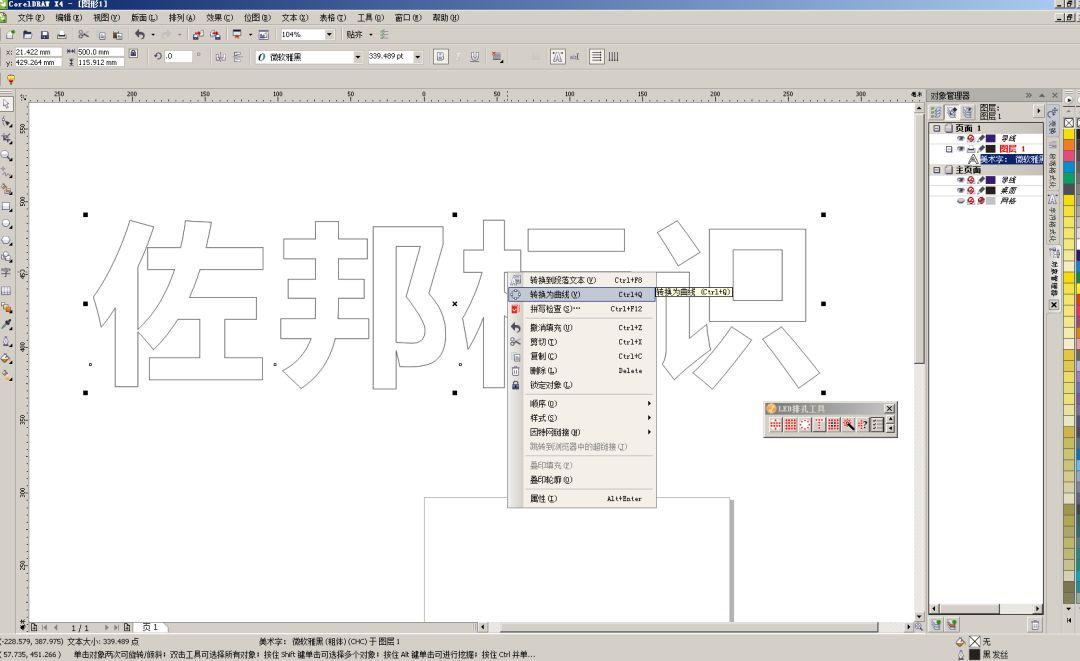

7、     对文字排孔时首先把文字转曲，选择无填充，如图所示：

8、轮廓内缩（内缩的尺寸是孔边到字边的距离，内缩是为了使字在自动排完孔后有不匀称的地方，但调整时会超出边距，用来规定孔的范围）（单击工具一栏的轮廓图进行内缩设置）如图所示

9、     设置LED排孔的数值（因为孔边到字边的距离以及用轮廓设置好了，所以在这里边缘间隙设为“0”孔的直径、中心间距、行距以及排列类型）

如图所示：

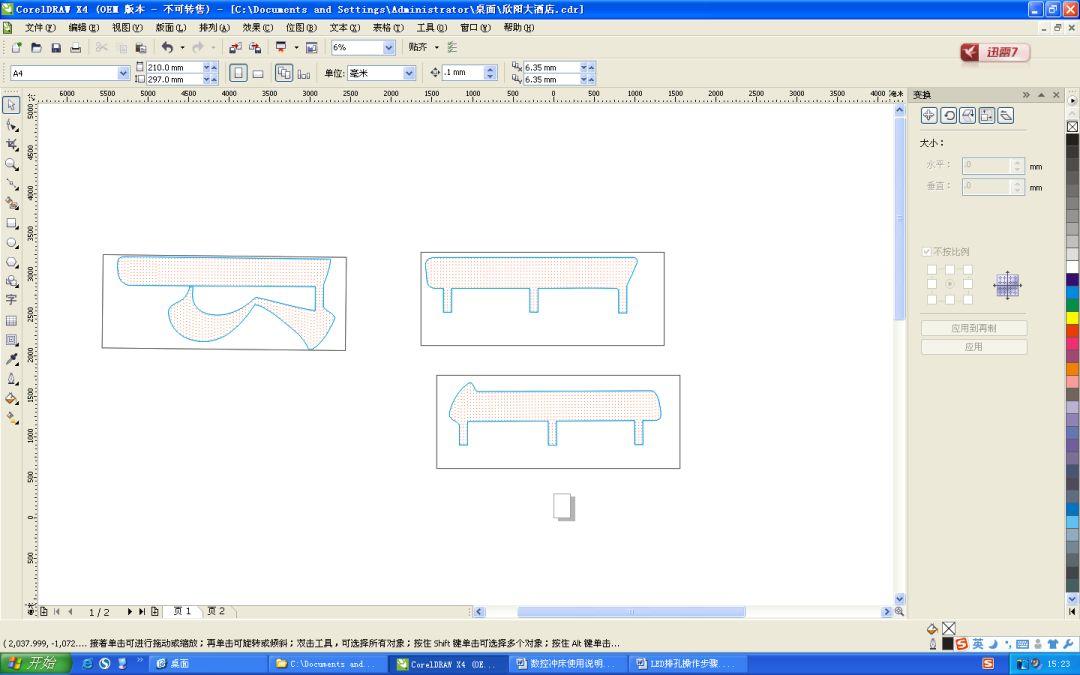

10、打断文字，必须放到3000*1150mm的板材内部（文字打断必须注意笔画的连接，这样可以减少焊接的成本，）

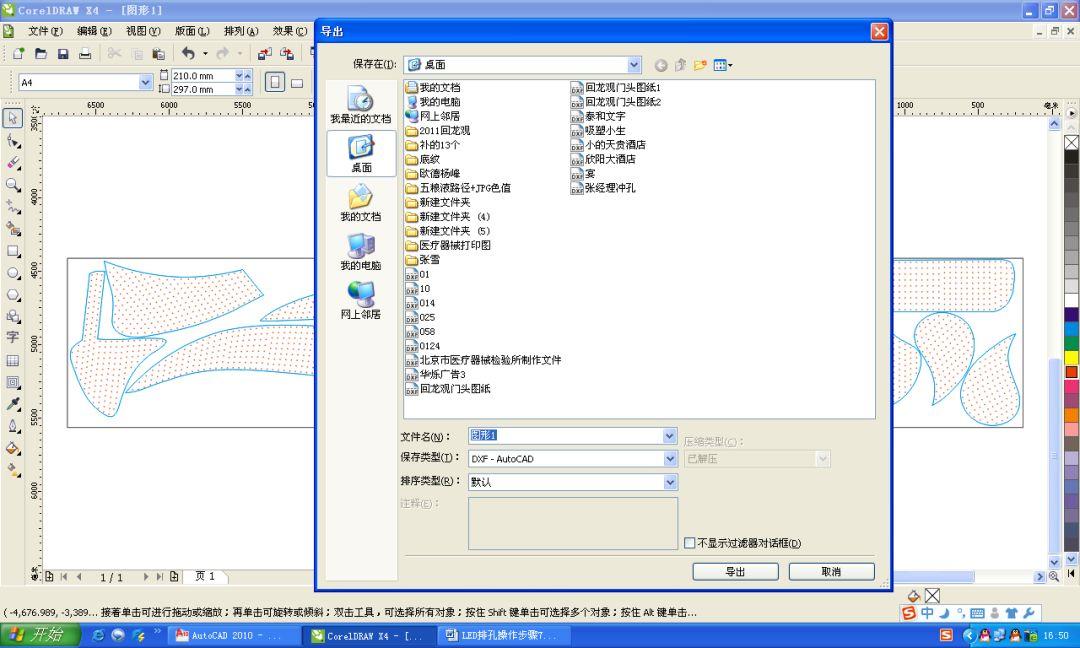

11、文件的导出（必须是DXF格式）执行的顺序是文件 / 导出

12、在CAD中 打开CDR所导出dxf格式的文件后，如果看不到图形，输入“limits”窗口比例缩放+敲两下回车键，+“10000,10000”，+敲回车键+“z”+敲回车键+“a”+敲回车键。

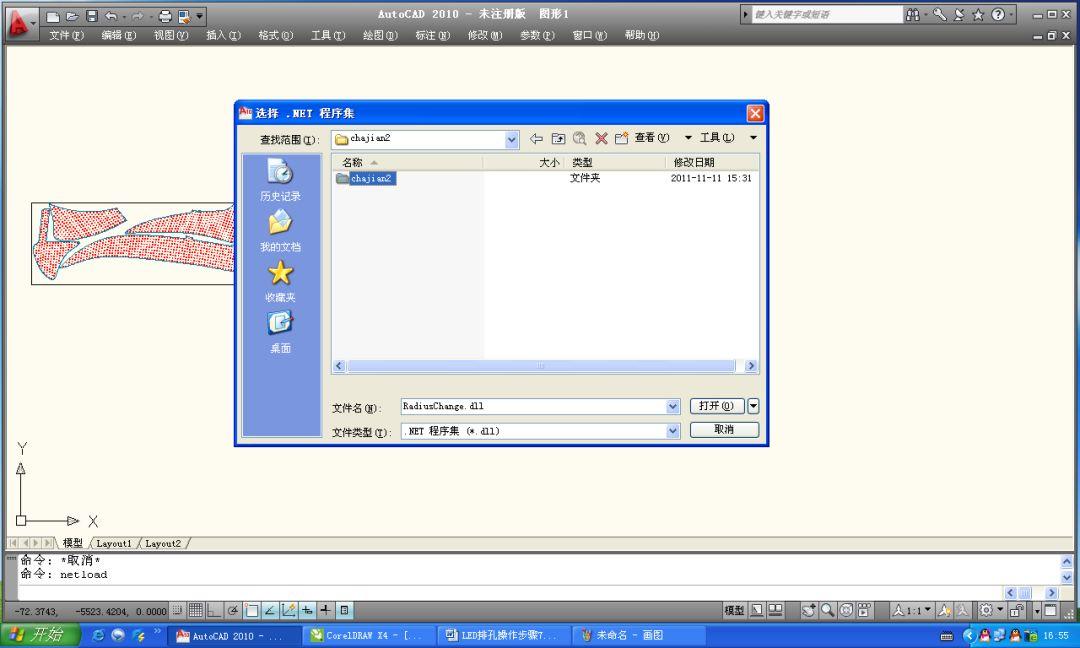

13、然后输入“gya”按回车，即可显示输入直径，直接输入数值。如果显示没有这个命令，接着输入“netload”回车选择“chaajian2”文件下的“Radiuschange.dll”程序打开

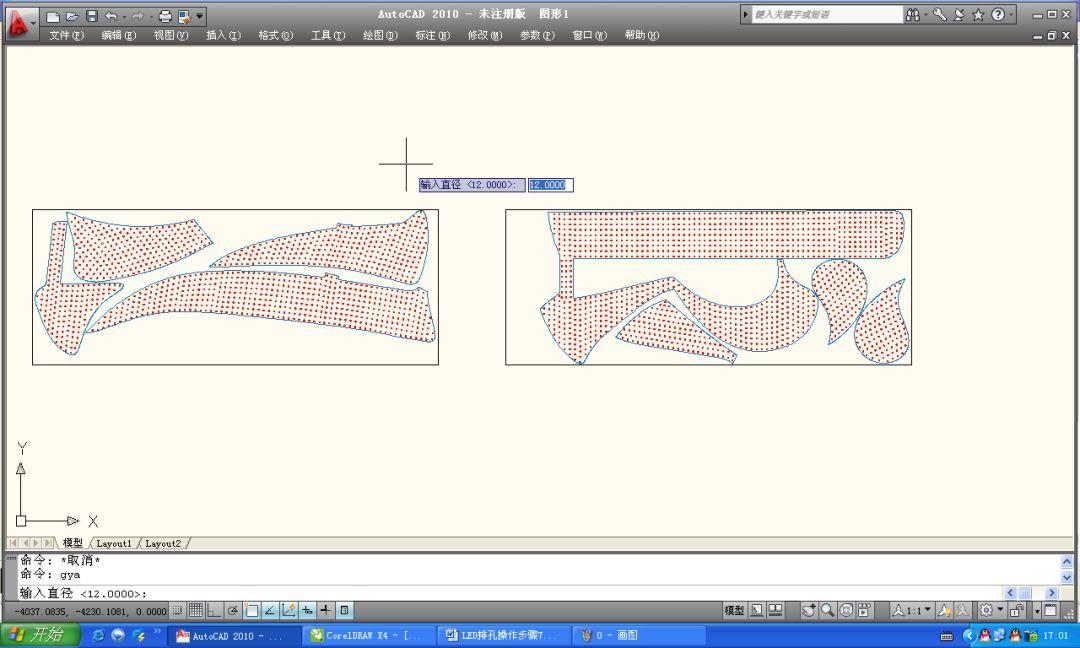

14.再输入“gya”，然后输入圆的直径。

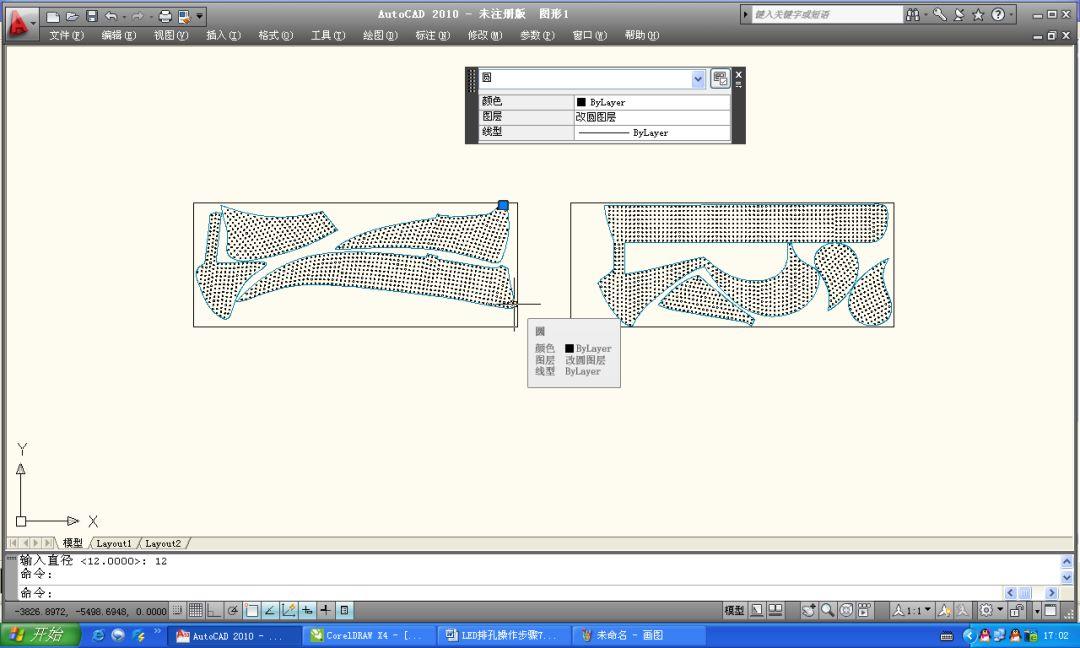

15、转换前（样条曲线；椭圆）             转换后（是圆）
